安川電機製インバータ G7シリーズによるサージ電圧対策
- 省エネ
- リニューアル
現状の問題
工場内の省エネをするためにインバータを導入したが、
・サージ電圧によるモータの絶縁破壊
・サージによる他の機器の誤動作
・漏れ電流による漏電ブレーカの誤動作
・軸電圧によるモータ軸受の電触が起きた
導入検討課題
・追加で対策する費用をあまりかけたくない
・新しい盤を入れるスペースがない
・生産が忙しく生産をあまり止めたくない
⇒高価なフィルタの設置や既設モータの取替をしたくない
システム内容および改善内容


- 汎用モータ 3.7kw 400V 4台+A社製インバータ 11kw

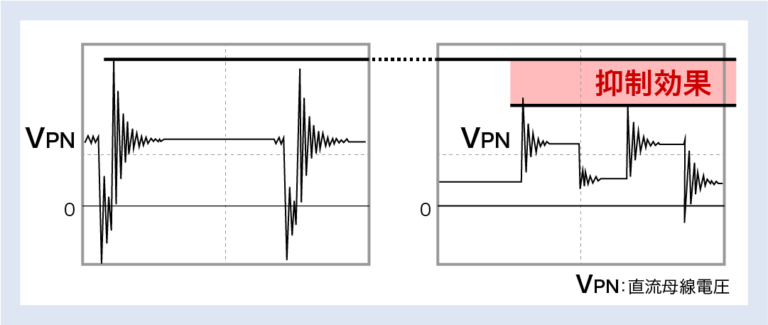

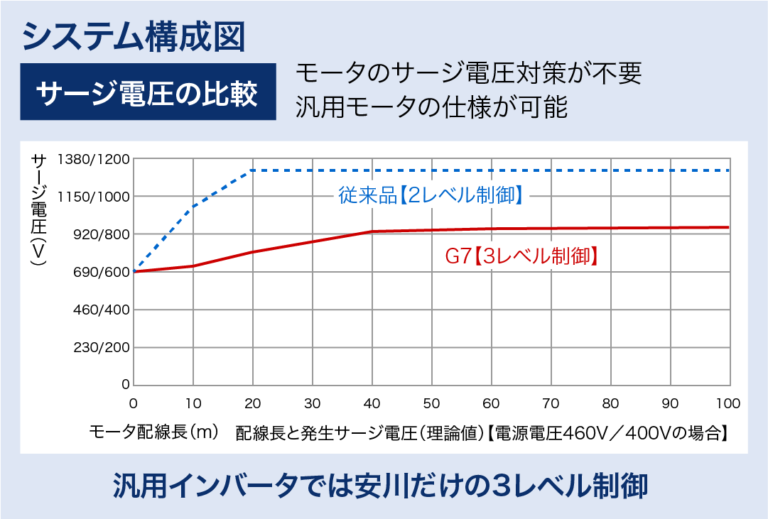

⇒モータ既設流用+G7 11kw用インバータ - 安川電機製インバータG7シリーズは3レベル制御(トランジスターを倍にしてスイッチングタイミングを制御)
この制御により、開閉サージを抑制、モータ絶縁破壊防止、軸受の電蝕対策にも寄与できる。
導入効果・メリット
・モータの交換をせずに半日でサージ対策ができた
・絶縁対策されたモータに変えずに済んだ
・高価なフィルタの設置をせずに済んだ
導入期間
要件定義から実稼働まで1週間
